Norderstedt liegt mit seinen rund 82.000 Einwohnern am nördlichen Rand des Hamburger Beckens, einer Region, die geologisch von eiszeitlichen Ablagerungen der letzten Kaltzeiten geprägt ist. Die sandigen und teils bindigen Böden, die hier in Tiefen von 30 Metern und mehr anzutreffen sind, stellen für jedes Bauvorhaben eine spezifische dynamische Reaktion auf Erschütterungen dar. Genau hier setzt die MASW-Methode (Multichannel Analysis of Surface Waves) an: Mit einem aktiven seismischen Array messen wir die Ausbreitungsgeschwindigkeit von Oberflächenwellen und leiten daraus das VS30-Profil ab, also die mittlere Scherwellengeschwindigkeit der obersten 30 Meter. Für Bauherren und Planer in Norderstedt ist dieser Wert der zentrale Parameter, um die Baugrundklasse gemäß DIN EN 1998-1 und EC 8 zuverlässig zu bestimmen und das seismische Antwortspektrum des Standorts zu berechnen. In Kombination mit einer Sondierung mittels CPT lassen sich die dynamischen Kennwerte mit den statischen Tragfähigkeiten abgleichen, was besonders bei verdichtungsempfindlichen Sanden in Norderstedt entscheidend sein kann. Ob für ein neues Gewerbeobjekt an der Ohechaussee oder ein Mehrfamilienhaus in Garstedt – die Kenntnis der Scherwellengeschwindigkeit ist die Grundlage für eine erdbebensichere Auslegung der Konstruktion.
Die VS30-Messung in Norderstedt ist kein Luxus, sondern eine rechnerische Notwendigkeit, sobald der Erdbebennachweis nach EC 8 gefordert wird.
Methodik und Umfang
Lokale Besonderheiten
Der Untergrund in Norderstedt ist durch saalezeitliche Schmelzwassersande und Grundmoränen geprägt, die lokal von holozänen Torflinsen durchsetzt sind – eine Kombination, die bei seismischer Anregung zu Impedanzkontrasten und potenzieller Wellenverstärkung führen kann. Wird die VS30-Messung unterlassen oder durch pauschale Annahmen aus Tabellen ersetzt, besteht die Gefahr, dass die tatsächliche Baugrundklasse ungünstiger ausfällt als angenommen, was im Erdbebenfall zu Resonanzeffekten zwischen Untergrund und Bauwerk führen kann. Ein zu steif angesetzter Boden liefert ein zu günstiges Antwortspektrum, wodurch die horizontale Bemessungsbeschleunigung unterschätzt wird – mit direkten Folgen für die Tragwerksplanung und die Standsicherheit. In Norderstedt, wo die Bauleitplanung zunehmend verdichtete Bauweisen vorsieht, ist die Kombination der MASW mit einem Verflüssigungsnachweis bei gesättigten Sanden unterhalb des Grundwasserspiegels zwingend zu empfehlen. Nur wenn beide Nachweise geführt werden, lässt sich das Risiko von Setzungen und Grundbruch infolge zyklischer Belastung ausschließen.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN EN 1998-1:2010-12 (Eurocode 8, Teil 1), DIN 4020:2010-12 (Geotechnische Untersuchungen), ASTM D4428/D4428M – 14 (Crosshole Seismic Testing, adaptiert für MASW)
Zugehörige Fachleistungen
MASW-Feldmessung mit 24-Kanal-Geophonarray

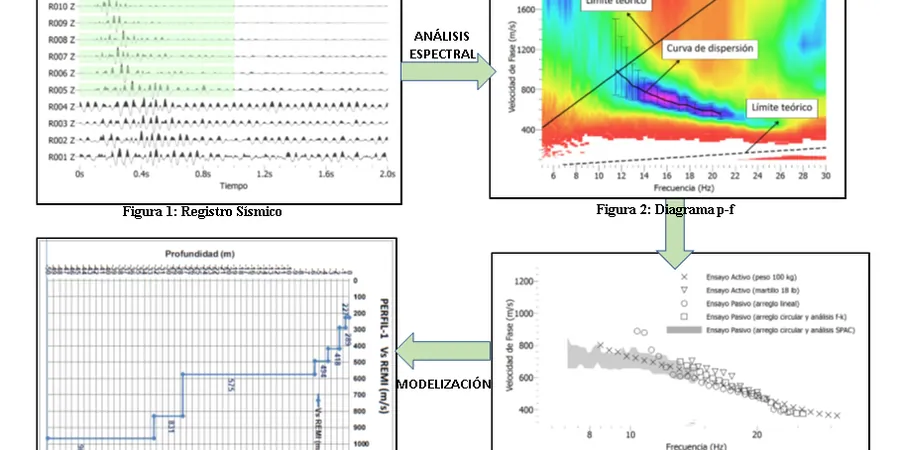

Durchführung der aktiven seismischen Messung auf Ihrer Fläche in Norderstedt mit einem 24-Kanal-Seismographen und einer beschleunigten Fallplatte als Impulsquelle zur Erzeugung von Rayleigh-Wellen.
VS30-Berechnung und Baugrundklassifikation
Inversion der Dispersionskurve und Berechnung des mittleren Vs-Werts für die obersten 30 Meter, gefolgt von der Einstufung in die Baugrundklasse gemäß DIN EN 1998-1/NA.
Erdbebenantwortspektrum nach EC 8
Ermittlung des elastischen und des Bemessungsantwortspektrums für den Standort Norderstedt auf Basis des gemessenen VS30-Werts und des regionalen seismischen Lastniveaus.
Kombinierte geotechnisch-geophysikalische Auswertung
Zusammenführung der MASW-Ergebnisse mit direkten Aufschlüssen wie SPT- oder CPT-Sondierungen, um ein konsistentes Baugrundmodell für die Tragwerksplanung zu erstellen.
Typische Parameter
Häufige Fragen
Was kostet eine MASW-Messung in Norderstedt inklusive VS30-Auswertung?
Die Kosten für eine aktive MASW-Messung in Norderstedt zur Bestimmung des VS30-Werts liegen typischerweise zwischen €1.650 und €2.430, abhängig von der Array-Länge, der Anzahl der Messpunkte und dem Aufwand für die Inversionsrechnung. Der Preis umfasst die Feldarbeit mit dem 24-Kanal-Seismographen, die Datenprozessierung und den prüffähigen Bericht mit Baugrundklassifikation nach EC 8.
Welche Tiefe erreicht die MASW-Messung in den sandigen Böden Norderstedts?
Mit der aktiven MASW-Konfiguration, die wir in Norderstedt einsetzen, erreichen wir zuverlässig eine Erkundungstiefe von 30 Metern, was exakt der Definition des VS30-Werts entspricht. In den sandigen Schmelzwasserablagerungen, die im Hamburger Becken vorherrschen, ist die Eindringtiefe oft sogar etwas größer, da die Wellenenergie in homogenen Sanden weniger gedämpft wird als in stark wechselgelagerten Tonen.
Wie lange dauert eine MASW-Untersuchung vor Ort in Norderstedt?
Die reine Feldmessung für ein Standard-Array mit 24 Geophonen dauert etwa 1,5 bis 2 Stunden, sofern die Fläche zugänglich und frei von starkem anthropogenem Lärm ist. In Norderstedt planen wir üblicherweise einen halben Tag ein, um mehrere Array-Positionen zu messen und eine flächige Abdeckung des Baufelds zu gewährleisten. Die anschließende Datenprozessierung und Berichterstellung nimmt je nach Komplexität 3 bis 5 Werktage in Anspruch.
Ist die MASW-Methode für alle Bodenarten in Norderstedt geeignet?
Die aktive MASW-Methode liefert in den meisten Lockergesteinen Norderstedts sehr gute Ergebnisse, insbesondere in den sandigen und kiesigen Ablagerungen der Saale-Kaltzeit. Bei organischen Böden mit sehr niedriger Steifigkeit, wie sie in den vermoorten Niederungen am Stadtrand vorkommen, kann die Auflösung der oberflächennahen Schichten anspruchsvoller sein. In solchen Fällen kombinieren wir die MASW mit einem Refraktionsversuch, um die P-Wellen-Geschwindigkeit als ergänzenden Parameter zu erfassen und das Modell zu verfeinern.
