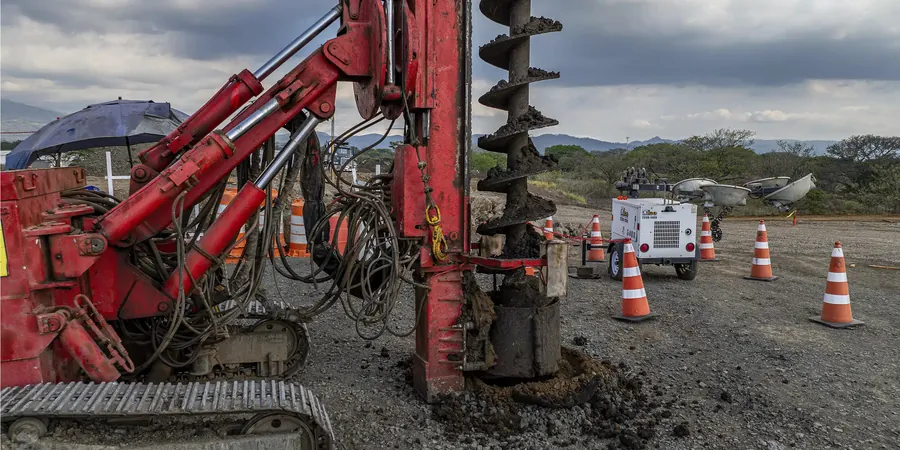

Die Expansion Norderstedts von einer sumpfigen Moorlandschaft zur fünftgrößten Stadt Schleswig-Holsteins mit über 80.000 Einwohnern hinterließ eine geotechnisch zweischichtige Herausforderung: flachgründige Talsande wechseln sich mit organischen Weichschichten und bis zu 8 m mächtigen Torflinsen ab, die in der nacheiszeitlichen Tarpenbek-Niederung sedimentierten. Für Neubauten im Garstedter Feld oder die Nachverdichtung entlang der Ulzburger Straße reichen konventionelle Flachgründungen selten aus; die Setzungsdifferenzen zwischen sandigeren und organischen Partien würden innerhalb weniger Jahre zu Rissbildern im aufgehenden Mauerwerk führen. Die Baugrunderkundung mittels CPT-Versuch liefert hier einen lückenlosen Spitzendruckverlauf, der die genaue Mächtigkeit der kompressiblen Lagen abgrenzt, bevor die Schottersäulen bemessen werden. Ebenso fließen Ergebnisse aus Schürfgruben ein, wenn die Homogenität der oberflächennahen Auffüllungen visuell zu beurteilen ist.
Eine Schottersäule in Norderstedter Torf erhöht die undränierte Kohäsion des Verbundsystems um bis zu 60 Prozent gegenüber dem unvergüteten Baugrund.
Methodik und Umfang
Lokale Besonderheiten
Ein folgenschwerer Fehler bei der Schottersäulenbemessung im Norderstedter Raum ist die Vernachlässigung der negativen Mantelreibung, die durch nachträgliche Setzungen der oberflächennahen Torfschichten unter Verkehrslasten entsteht. Wird der Säulenraster zu weit gewählt oder der Durchmesser nur auf die Bauwerkslasten ohne Ansatz der hangenden Setzungsmulde dimensioniert, treten Differenzverformungen auf, die den Estrich reißen lassen und die Gebrauchstauglichkeit der Bodenplatte gefährden. Ein zweites Risiko liegt im hydrologischen Kurzschluss: Werden durch die durchörterten Sandschichten Grundwasserstockwerke verbunden, kann dies die Vorflutverhältnisse im Einzugsgebiet der Tarpenbek verändern und Vernässungen an Nachbargrundstücken auslösen. Die ingenieurtechnische Abhilfe schafft ein detailliertes Baugrundmodell mit getrennten Grundwasserhorizonten, kombiniert mit einem Verflüssigungsnachweis, falls der Bemessungserdbeben nach DIN EN 1998-1 eine zyklische Porenwasserüberdruckakkumulation im Sand erwarten lässt.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
Eurocode 7 (DIN EN 1997-1:2014-03) – Entwurf, Berechnung und Bemessung in der Geotechnik, EBGEO (2011) – Empfehlungen für den Entwurf und die Berechnung von Erdkörpern mit Bewehrungen aus Geokunststoffen, DIN 4019 – Baugrund; Setzungsberechnungen, DIN 18300 – VOB Teil C: Erdarbeiten, DIN 4150-3 – Erschütterungen im Bauwesen; Einwirkungen auf bauliche Anlagen
Zugehörige Fachleistungen
Geotechnische Vorerkundung
Drucksondierungen (CPT) und Rammkernsondierungen zur Abgrenzung der Torflinsen und Bestimmung der undränierten Scherfestigkeit in der Tarpenbek-Niederung.
Bemessung nach EBGEO & FEM
Erstellung des Verbesserungsfaktors n, Setzungsberechnung mit numerischer Simulation (Plaxis/FEM) und Nachweis der Tragfähigkeit für Einzel- und Streifenfundamente.
Qualitätssicherung im Feld
Rüttelprotokollierung, Pfostenlastplatten nach DIN 18134 und Setzungsmonitoring während der Herstellung zur Validierung des Bemessungsansatzes.
Typische Parameter
Häufige Fragen
Ab welcher Torfmächtigkeit in Norderstedt werden Schottersäulen wirtschaftlich sinnvoll?
Bei Torfmächtigkeiten zwischen 2,5 und 8 m, wie sie im Bereich der Tarpenbek-Niederung häufig vorkommen, sind Schottersäulen oft die wirtschaftlichste Lösung, da ein vollständiger Bodenaustausch enorme Aushubmassen und Deponiekosten verursachen würde. Die Entscheidung hängt vom Verbesserungsfaktor und dem Grundwasserstand ab.
Mit welchen Kosten muss man für die Bemessung und Herstellung von Schottersäulen rechnen?
Die Ingenieurleistungen für Bemessung und Qualitätssicherung von Schottersäulen liegen je nach Projektgröße und erforderlichem Untersuchungsumfang typischerweise zwischen €1.380 und €4.860. Die reinen Herstellungskosten sind darin nicht enthalten und werden separat durch das ausführende Unternehmen kalkuliert.
Kann der Einbau von Schottersäulen in Norderstedt Setzungen an Nachbargebäuden verursachen?
Bei fachgerechter Ausführung mit Tiefenrüttler werden die Verdrängungskräfte kontrolliert eingeleitet. Entscheidend ist ein Erschütterungsmonitoring nach DIN 4150-3 bei Abständen unter 5 m zur Nachbarbebauung, um dynamische Einwirkungen zu dokumentieren und gegebenenfalls die Rüttelfrequenz anzupassen.
Wie wird die Qualität einer Schottersäule im Norderstedter Untergrund nachgewiesen?
Die Qualitätssicherung erfolgt über die digitale Rüttelprotokollierung (Stromaufnahme, Tiefe, Geschwindigkeit) und stichprobenartige Pfostenlastplattenversuche nach DIN 18134, bei denen die Steifigkeit der fertigen Säule direkt gemessen und mit dem Bemessungswert verglichen wird.
