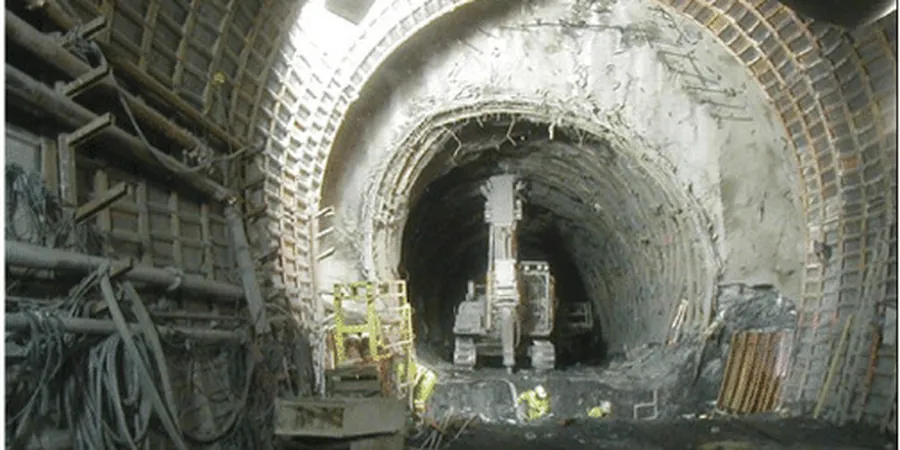

Der geologische Kontrast innerhalb Norderstedts ist bemerkenswert: Während die östlichen Bereiche um Glashütte auf sandigen, tragfähigeren Saale-Kaltzeit-Ablagerungen ruhen, dominieren im westlichen Stadtgebiet entlang der Tarpenbek weiche holozäne Beckentone und Torflinsen, die eine Mächtigkeit von über acht Metern erreichen können. Diese räumliche Variabilität stellt den maschinellen Tunnelvortrieb vor grundlegend verschiedene Herausforderungen. Für eine belastbare geotechnische Analyse kombinieren wir Felduntersuchungen mit laborativen Kennwertbestimmungen, um die undränierte Scherfestigkeit cu in den kritischen Schichten zu quantifizieren und das Setzungsverhalten unter Überdeckung zu prognostizieren. Die Erfahrung aus Projekten im Großraum Hamburg zeigt, dass pauschale Bodenmodelle hier versagen und eine sorgfältige Erkundung der quartären Schichtenfolge den entscheidenden Unterschied für Vortriebssicherheit und Bauzeit macht.
Die weichen holozänen Tone in Norderstedt reagieren auf Vortriebsverluste mit Setzungsmulden, die sich über 50 Meter weit ausbreiten können — eine frühzeitige Analyse schützt die Bebauung.
Methodik und Umfang
Lokale Besonderheiten
Die städtebauliche Entwicklung Norderstedts, die nach der Eingemeindung 1970 einen rasanten Aufschwung nahm und die Einwohnerzahl auf über 80.000 anwachsen ließ, hat zu einer dichten Bebauung über problematischen Baugrundarealen geführt. Historische Karten zeigen, dass zahlreiche Wohn- und Gewerbegebiete auf ehemaligen Moor- und Bruchwaldstandorten errichtet wurden, deren organische Weichschichten heute unter geringer Überlagerung anstehen. Beim Tunnelvortrieb birgt dies das Risiko unkontrollierter Volumenverluste an der Ortsbrust, die sich als Setzungstrichter bis an die Geländeoberfläche durchpausen und Schäden an Gründungen sowie Versorgungsleitungen verursachen können. Die geringe Konsolidierungsrate der Norderstedter Tone führt zudem zu lang anhaltenden, zeitabhängigen Setzungen, die über den reinen Bauzeitraum hinaus wirken. Ein weiteres Problem ist der Stauwasserhorizont in sandigen Einschaltungen innerhalb der Weichfolge, der bei Druckentlastung zum hydraulischen Grundbruch führen kann. Unsere Risikoanalyse integriert diese Faktoren in ein räumliches Monitoringkonzept.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN EN 1997-1:2014 (Eurocode 7), DIN 1054:2021 (Baugrund — Sicherheitsnachweise), DIN EN ISO 14688 (Bodenklassifikation), DIN 4094 (Felduntersuchungen — Drucksondierungen), DIN 18196 (Bodenklassifikation für bautechnische Zwecke)
Zugehörige Fachleistungen
Baugrunderkundung und Laborversuche
Kombination aus Kernbohrungen mit Probenahme Güteklasse 1, schwerer Rammsondierung DPH und CPTu-Drucksondierungen zur Ermittlung der Schichtgrenzen. Im Labor bestimmen wir die undränierte Scherfestigkeit cu mittels Triaxialversuch nach DIN 18137, die Plastizität nach Atterberg und die Korngrößenverteilung für eine präzise Bodenansprache nach DIN 18196.
Standsicherheits- und Setzungsberechnung
Numerische 2D/3D-FE-Modellierung des Tunnelvortriebs unter Berücksichtigung der lokalen Schichtgeometrien. Wir berechnen die erforderliche Stützdruckbandbreite, prognostizieren oberflächennahe Setzungsmulden und bewerten die Gefahr von hydraulischem Grundbruch bei gespannten Grundwasserhorizonten in den Sandlinsen der Norderstedter Weichfolge.
Typische Parameter
Häufige Fragen
Welche geotechnischen Risiken sind typisch für Tunnel in Norderstedts weichem Boden?
Die größten Risiken resultieren aus der geringen Scherfestigkeit der holozänen Beckentone mit cu-Werten von oft nur 5 bis 15 kPa und den eingelagerten Torflinsen, die zu ungleichmäßigen Setzungen führen. Hinzu kommt der Stauwasserhorizont in sandigen Zwischenlagen, der bei unzureichender Wasserhaltung einen hydraulischen Grundbruch auslösen kann. Die Erfahrung zeigt, dass die Setzungsmulde in diesen Böden breiter ausfällt als in rolligen Böden und Bestandsgebäude in einem Radius von 40 bis 50 Metern beeinflussen kann.
Welche Felduntersuchungen sind für einen Tunnel in weichem Boden in Norderstedt erforderlich?
Wir setzen ein abgestuftes Erkundungsprogramm ein. Den Kern bilden Drucksondierungen mit Porenwasserdruckmessung (CPTu) zur kontinuierlichen Profilierung der weichen Schichten. Diese werden durch Kernbohrungen mit Entnahme von Sonderproben der Güteklasse 1 ergänzt, um die undränierte Scherfestigkeit im Triaxialversuch zu messen. Flügelsondierungen im Bohrloch liefern die In-situ-Scherfestigkeit des Tons. Zusätzlich führen wir Rammsondierungen DPH durch, um die Tragfähigkeit tieferer Schichten für die spätere Tunnelgründung zu bewerten.
Welche Normen gelten für die geotechnische Analyse eines Tunnels in Norderstedt?
Die Bemessung und Erkundung folgt dem Eurocode 7 (DIN EN 1997-1:2014) in Verbindung mit der nationalen Anwendungsnorm DIN 1054:2021. Für die Bodenklassifikation gilt DIN EN ISO 14688, für die laborative Bestimmung der Zustandsgrenzen die DIN 18122 (Atterberg) und für die Scherfestigkeit die DIN 18137 (Triaxialversuch). Die Feldversuche sind in DIN 4094 genormt. Bei Tunnelvortrieben unter bestehender Bebauung fließen zudem die Anforderungen der 'Empfehlungen des Arbeitskreises Tunnelbau' (EAB) in die Standsicherheitsnachweise ein.
Wie wird die Ortsbruststabilität in den weichen Norderstedter Tonen sichergestellt?
Die Stabilität der Ortsbrust wird über die Berechnung des erforderlichen Stützdrucks nach dem Verfahren von Anagnostou & Kovári sichergestellt, das den undränierten und dränierten Zustand getrennt betrachtet. In den weichen Tonen Norderstedts ist der kurzfristige, undränierte Zustand maßgebend, da der Porenwasserüberdruck aus der Auffahrung nur langsam abgebaut wird. Wir ermitteln den notwendigen Stützdruck aus der undränierten Scherfestigkeit cu, der Überlagerungshöhe und dem Grundwasserstand. Bei sehr geringer Konsistenz (Ic < 0.5) empfehlen wir zusätzlich eine Konditionierung des Bodens an der Ortsbrust.
Was kostet eine geotechnische Analyse für einen Tunnel in Norderstedt?
Die Kosten für eine vollständige geotechnische Analyse inklusive Felduntersuchungen, Laborversuche und numerischer Standsicherheitsberechnung liegen in Norderstedt typischerweise zwischen 3.440 € und 15.720 €, abhängig von der erforderlichen Erkundungstiefe, der Anzahl der Aufschlusspunkte und dem Umfang der FE-Modellierung. Dieses Budget deckt die Baugrunderkundung nach DIN 4020, die bodenmechanischen Laborversuche und den Geotechnischen Bericht nach EC7 ab.
