Viele Bauvorhaben in Norderstedt scheitern nicht am sichtbaren Bauwerk, sondern an dem, was darunter liegt. Gerade in der Tarpenbek-Region und den ehemaligen Mooren im Stadtgebiet treffen wir oft auf eine Wechsellagerung aus rolligen Sanden und setzungsempfindlichen Torflinsen. Eine Standardinjektion ohne vorherige Bemessung versickert dann unkontrolliert oder erreicht den Porenraum nicht. Die Injektionsbemessung legt vor Beginn der Arbeiten Injektionsdruck, Bohrlochabstand und Rezeptur so fest, dass das Injektionsgut zielgenau dort wirkt, wo es gebraucht wird. Für eine vollständige Baugrunderkundung kombinieren wir die Injektionsbemessung oft mit der SPT-Bohrung, wenn die Lagerungsdichte der Sande zu bestimmen ist, oder mit Korngrößenanalysen, um die injizierbare Porengröße exakt einzugrenzen.
Eine Injektion ohne Bemessung ist wie ein Medikament ohne Diagnose – teuer und potenziell wirkungslos.
Methodik und Umfang
- Ermittlung des injizierbaren Porenvolumens über Kornverteilung und Porenzahl
- Festlegung des maximal zulässigen Injektionsdrucks zur Vermeidung von hydraulischen Rissen
- Bilanzierung des Injektionsgutvolumens für den gesamten Behandlungskörper
Lokale Besonderheiten

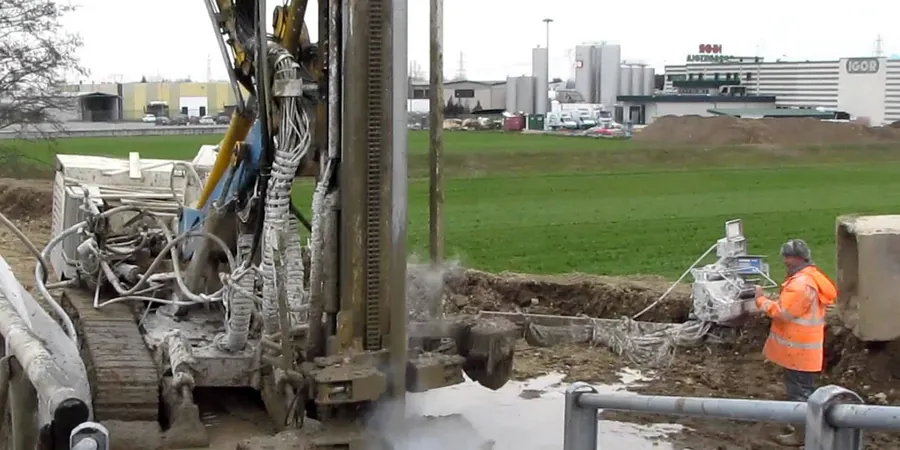

Auf der Baustelle in Norderstedt kommt bei der Injektion oft eine Kolbenpumpe mit stufenloser Druckregelung zum Einsatz, kombiniert mit einem Durchflussmengenmesser direkt an der Lanze. Wenn die Bemessung nicht korrekt ist, merkt man das zuerst an diesem Manometer: Der Druck steigt sprunghaft an, aber das geplante Volumen dringt nicht ein. Entweder ist die Suspension zu dickflüssig für den Porenhalsdurchmesser, oder es hat sich ein Filterkuchen gebildet. Eine Überschreitung des Bemessungsdrucks führt dann schnell zu unkontrollierten Hebungen an benachbarten Gebäuden – in der dichten Bebauung von Norderstedt ein unkalkulierbares Risiko. Auch ein zu geringer Druck kann kritisch sein, weil dann nur das unmittelbare Bohrumfeld vergütet wird und der Bodenkörper unvergütet bleibt.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN 4093: Bemessung von Injektionen im Baugrund, DIN EN 12715: Injektionsarbeiten – Ausführung, DIN 18309: VOB Vergütung und Abdichtung, DIN EN ISO 22475-1: Probenentnahme und Grundwassermessung
Zugehörige Fachleistungen
Bemessungskonzept
Erstellung des Injektionsplans mit Raster, Druckstufen und Rezeptur auf Basis der Sieblinien und der örtlichen Hydrogeologie. Inklusive Festlegung der Abbruchkriterien.
Laboruntersuchungen
Rheologische Prüfung der Suspension (Marsh-Trichter), Stabilitätstest und Auswaschversuche im akkreditierten Labor nach ISO 17025.
Qualitätssicherung
Baugrubenbegleitende Kontrolle von Druck, Volumen und Hebungsmonitoring während der Injektionsarbeiten nach DIN 4093.
Typische Parameter
Häufige Fragen
Was kostet eine Injektionsbemessung in Norderstedt?
Für Standardbauvorhaben in Norderstedt liegt die Injektionsbemessung inklusive Laborprüfungen und Bemessungsbericht zwischen €1.040 und €3.930. Die Spanne ergibt sich aus dem Umfang der Vorerkundung und der Anzahl der zu bemessenden Injektionshorizonte.
Ab wann ist eine rechnerische Bemessung nach DIN 4093 Pflicht?
Sobald die Injektion der Standsicherheit, dem Grundwasserschutz oder der Setzungsreduktion dient, ist eine Bemessung nach DIN 4093 Stand der Technik. Bei rein temporären Hilfsinjektionen kann vereinfacht werden, aber in Norderstedt mit seinen wechselhaften Böden empfehlen wir sie generell.
Können Sie auch nachträglich eine bestehende Injektionsplanung prüfen?
Ja, wir führen Plausibilitätschecks und Vergleichsberechnungen für externe Injektionspläne durch. Oft zeigt sich, dass die angesetzte Reichweite pro Lanze nicht zum Porenvolumen des anstehenden Norderstedter Sandes passt.
