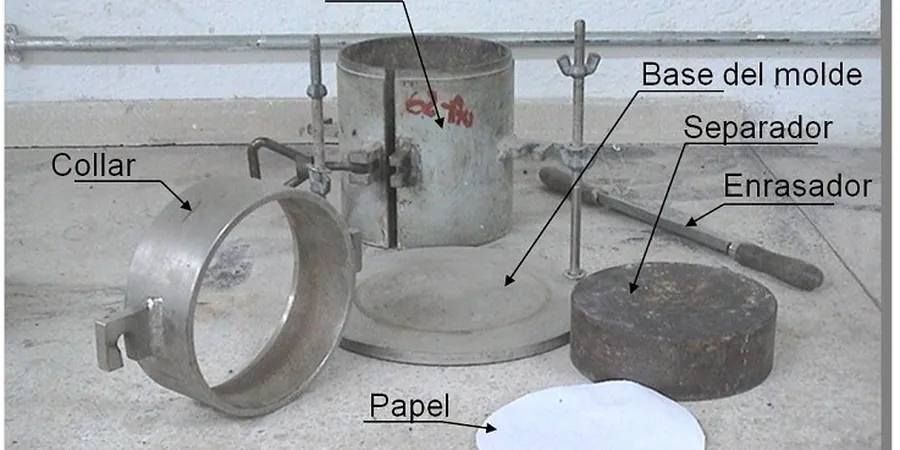

Die Arbeit mit dem Proctor-Hammer beginnt in der Regel im Labor unseres technischen Teams, wo das Fallgewicht – entweder 2,5 kg für den Normalversuch oder 4,5 kg für den modifizierten Versuch – aus definierter Höhe auf die Bodenschichten in einem genormten Stahlzylinder trifft. In Norderstedt, einer Stadt mit rund 80.000 Einwohnern im Süden Schleswig-Holsteins, prüfen wir so regelmäßig Geschiebemergel und sandige Auffüllungen, die für die lokale Bebauung typisch sind. Die Probe wird bei unterschiedlichen Wassergehalten verdichtet, und aus der gemessenen Trockendichte und dem tatsächlichen Wassergehalt ergibt sich die Proctorkurve – das zentrale Diagramm jeder Verdichtungskontrolle. Eine korrekte Durchführung nach DIN 18127 ist entscheidend, denn nur so lässt sich der optimale Wassergehalt und die maximal erreichbare Trockendichte verlässlich bestimmen, bevor auf der Baustelle in Norderstedt die ersten Walzen anrollen. Gerade bei wechselhaften Witterungsbedingungen im Hamburger Randgebiet muss die Aussagekraft der Ergebnisse absolut stimmen, um spätere Setzungen zu vermeiden. Hierbei kombinieren wir die Laborarbeit oft mit einer Sandkegel-Dichtemessung, um den Soll-Ist-Vergleich direkt auf dem Planum zu führen.
Die Proctorkurve ist kein theoretisches Diagramm, sondern die vertraglich bindende Referenz jeder Erdbauleistung in Norderstedt.
Methodik und Umfang
Lokale Besonderheiten
Zwischen den Quartieren Friedrichsgabe und Garstedt unterscheidet sich der Untergrund teils erheblich, was das Risiko von Fehlinterpretationen beim Proctor-Versuch steigert. In Garstedt nahe der Niederung der Tarpenbek steht das Grundwasser oft oberflächennah an, wodurch bindige Böden schnell über den optimalen Wassergehalt hinaus vernässen – eine Walzverdichtung wird dann kontraproduktiv, weil Porenwasserüberdrücke die Kornumlagerung blockieren. In Friedrichsgabe auf der höheren Geest wiederum trocknen sandige Aushubmaterialien im Sommer rasch aus und liegen unter dem optimalen Wassergehalt, sodass ohne Wasserzugabe keine ausreichende Verdichtung erreicht wird. Wird der Proctor-Versuch in Norderstedt nur als Pflichtübung ohne genaue Übertragung auf die realen Einbaubedingungen durchgeführt, drohen kostspielige Nachverdichtungen oder schlimmstenfalls Setzungsschäden an angrenzenden Bauwerken. Ein sorgfältig ermittelter Proctorwert, abgesichert durch Feldversuche direkt auf der Baustelle, schützt den Bauherrn vor diesen baubegleitenden Überraschungen und dient als belastbare Grundlage für die Abnahme.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN 18127:2012-09 (Proctorversuch), DIN EN 13286-2 (Ungebundene Gemische für Straßenbau), ZTV E-StB 17 (Zusätzliche Technische Vertragsbedingungen Erdbau), DIN 18196 (Bodenklassifikation für bautechnische Zwecke)
Zugehörige Fachleistungen
Proctor-Versuch im Labor (DIN 18127)
Ermittlung der Proctorkurve im geotechnischen Labor für Böden bis 31,5 mm Größtkorn. Wahlweise als einfacher oder modifizierter Versuch, abgestimmt auf die vorgesehene Verdichtungsenergie Ihrer Baumaßnahme in Norderstedt. Inklusive Bestimmung des optimalen Wassergehalts als Vorgabe für den Erdbaubetrieb.
Verdichtungskontrolle auf der Baustelle
Durchführung von Dichteprüfungen im Feld mittels Sandersatzverfahren oder densitometrischer Methoden, um den erreichten Verdichtungsgrad DPr direkt auf dem Planum zu verifizieren. Der Abgleich mit der Labor-Referenzkurve liefert den belastbaren Nachweis für die Qualitätssicherung im Erd- und Straßenbau.
Typische Parameter
Häufige Fragen
Wann benötige ich in Norderstedt den einfachen und wann den modifizierten Proctorversuch?
Der einfache Proctorversuch wird bei üblichen Erdarbeiten für Leitungsgräben und Hausanschlüsse verwendet, wo leichte bis mittelschwere Verdichtungsgeräte zum Einsatz kommen. Der modifizierte Proctorversuch ist im Straßenbau, bei schweren Lastplatten und im Verkehrswegebau der Standard, da er die Arbeit von schweren Walzen und Stampffußverdichtern realistischer abbildet. In Norderstedt selbst schreiben die technischen Vertragsbedingungen der Stadt für öffentliche Erschließungsarbeiten meist den modifizierten Versuch vor.
Wie läuft eine Proctor-Prüfung im Labor genau ab?
Eine repräsentative Bodenprobe wird im Labor zunächst getrocknet und auf die zulässige Korngröße abgesiebt. Anschließend wird das Material mit verschiedenen Wassergehalten aufbereitet und in drei (einfach) oder fünf (modifiziert) Schichten in einen genormten Zylinder eingebaut. Jede Schicht wird mit einem festgelegten Fallgewicht verdichtet. Aus der gemessenen Feuchtdichte und dem Wassergehalt jeder Probe wird die Trockendichte errechnet und die Proctorkurve aufgetragen, deren Scheitelpunkt den optimalen Wassergehalt und die maximale Trockendichte markiert.
Welche Bodenarten in Norderstedt sind für den Proctor-Versuch besonders kritisch?
In Norderstedt sind vor allem die bindigen Geschiebemergel und die stark sandigen Beckensedimente anspruchsvoll. Der Mergel reagiert extrem empfindlich auf Wasserzugabe und kann bei Überschreitung des optimalen Wassergehalts schnell verschmieren. Ausgetrocknete Sande aus den Geestbereichen um Friedrichsgabe lassen sich hingegen oft nur mit gezielter Bewässerung verdichten. Beide Extreme erfordern eine sehr genaue Bestimmung der Proctorkurve, um auf der Baustelle reproduzierbare Ergebnisse zu erzielen.
Was kostet ein Proctor-Versuch im Raum Norderstedt?
Für einen einfachen Proctor-Versuch nach DIN 18127 müssen Sie mit Kosten zwischen 100 und 170 Euro rechnen, der modifizierte Versuch liegt je nach Aufbereitungsaufwand und Größtkorn bei 150 bis 210 Euro. Der genaue Preis hängt vom erforderlichen Zylinderdurchmesser und der notwendigen Probenvorbereitung ab. Auf Wunsch erstellen wir Ihnen ein Pauschalangebot für das gesamte Prüfpaket inklusive Feldkontrollen.
Welchen Zusammenhang gibt es zwischen Proctor-Versuch und Plattendruckversuch?
Der Proctor-Versuch liefert die Laborreferenz für die erreichbare Dichte, während der Plattendruckversuch auf der Baustelle das Verformungsmodul des verdichteten Bodens misst. Ein hoher Verdichtungsgrad DPr aus dem Proctor-Versuch korreliert in der Regel mit guten Ev2-Werten im Lastplattenversuch, allerdings nur wenn der Wassergehalt im optimalen Bereich liegt. Beide Prüfungen ergänzen sich und sind in den ZTV E-StB für die Qualitätssicherung im Erdbau vorgeschrieben.
